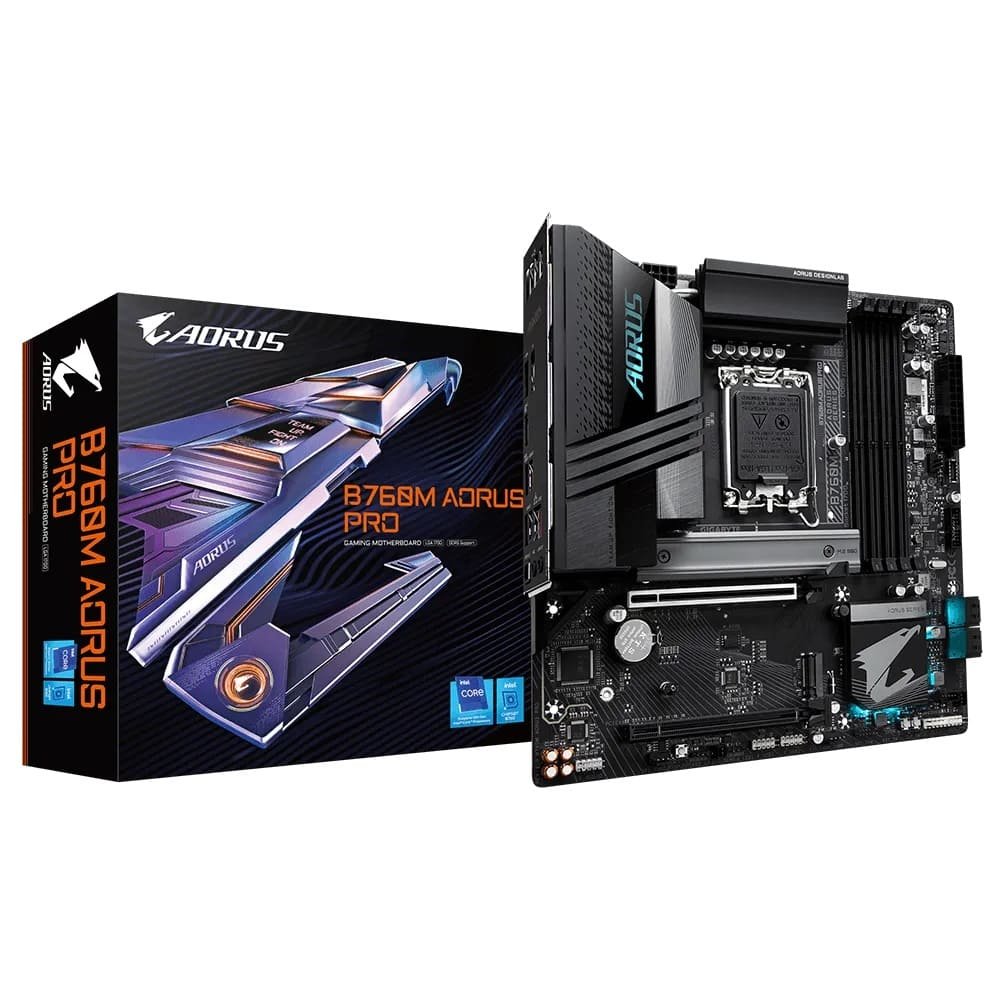

Placa Mãe Gigabyte B760m Aorus Pro Ax, Intel LGA 1700, Matx, DDR5, HDMI, Dp, M.2, USB 3.2, Chipset B760

Especificações Placa Mãe mATX B760M Aorus Pro AX LGA 1700 Gigabyte

CPU
- Soquete LGA1700: Suporte para processadores Intel Core, Pentium Gold e Celeron de 14ª, 13ª e 12ª gerações *
- O cache L3 varia com a CPU
* Consulte a "Lista de suporte de CPU" para obter mais informações.

Chipset
- Chipset Intel B760 Express

Memória
- Suporte para DDR5 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000( OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 módulos de memória MT/s
- 4 soquetes DIMM DDR5 com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema
- Arquitetura de memória de canal duplo
- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
- Suporte para módulos de memória Extreme Memory Profile (XMP)
(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos a bordo
Suporte para processador gráfico integrado - Intel HD Graphics:
- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz
* Suporte para versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio
- CODEC de áudio Realtek
- Áudio de alta definição
- 2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
- Suporte para saída S/PDIF

LAN
- Chip LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio
Intel Wi-Fi 6E AX211 (para PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
- Bluetooth 5.3
- Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
Realtek Wi-Fi 6E RTL8852CE (para PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz
- Bluetooth 5.3
- Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps
(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão
CPU:
- 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)
* Para obter desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
Chipset:
- 1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4)

Interface de armazenamento
CPU:
- 1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)
- 4 x conectores SATA 6 Gb/s
- Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB
Chipset:
- 1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2
- 1 porta USB Type-C com suporte para USB 3.2 Gen 2, disponível através do conector USB interno
- 1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
- 1 porta USB 3.2 Gen 1 no painel traseiro
- 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Chipset+Hub USB 3.2 Gen 1:
- 4 portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+Hub USB 2.0:
- 4 portas USB 2.0/1.1 no painel traseiro

Conectores Internos I/O
- 1 x conector de alimentação principal ATX de 24 pinos
- 1 x conector de alimentação ATX 12V de 8 pinos
- 1 x conector de alimentação ATX 12V de 4 pinos
- 1 x cabeçalho do ventilador da CPU
- 1 x ventilador de cpu/cabeçalho de bomba de resfriamento de água
- 3 x conectores de ventilador do sistema
- 1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água
- 2 x cabeçalhos de faixa de LED endereçáveis
- 2 x cabeçalhos de faixa LED RGB
- 2 x conectores M.2 soquete 3
- 4 x conectores SATA 6 Gb/s
- 1 x cabeçalho do painel frontal
- 1 x cabeçalho de áudio do painel frontal
- 1 x conector USB Type-C, com suporte para USB 3.2 Gen 2
- 1 x conector USB 3.2 Gen 1
- 2 x conectores USB 2.0/1.1
- 2 x conectores de placa adicional Thunderbolt
- 1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
- 1 x botão de reinicialização
- 1 x botão Q-Flash Plus
- 1 x jumper de redefinição
- 1 x jumper CMOS claro

Conectores Painel Traseiro
- 1 x porta USB Type-C, com suporte para USB 3.2 Gen 2x2
- 1 x porta USB 3.2 Gen 2 Tipo A (vermelha)
- 3 portas USB 3.2 geração 1
- 4 portas USB 2.0/1.1
- 2 x conectores de antena SMA (2T2R)
- 1 x porta HDMI
- 1 x porta de exibição
- 1 porta RJ-45
- 1 x conector de saída óptica S/PDIF
- 2 x tomadas de áudio

Controlador E/S
- Chip controlador de E/S iTE

Monitoramento H/W
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de taxa de fluxo de resfriamento de água
- Aviso de falha do ventilador
- Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.

BIOS
- 1 flash de 256 Mbits
- Uso de BIOS UEFI AMI licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas
- Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
- Suporte para Q Flash
- Suporte para Q-Flash Plus

Pacote de software
- Norton Internet Security (versão OEM)
- Software de gerenciamento de largura de banda LAN

Sistema Operacional
- Suporte para Windows 11 de 64 bits
- Suporte para Windows 10 de 64 bits

Fator de forma
- Fator de forma mATX
- Tamanho: 24,4 cm x 24,4 cm

Altura Real

0

Largura Real

0

Profundidade Real

0

Peso Real

0

Garantia do Fornecedor

12 Meses
