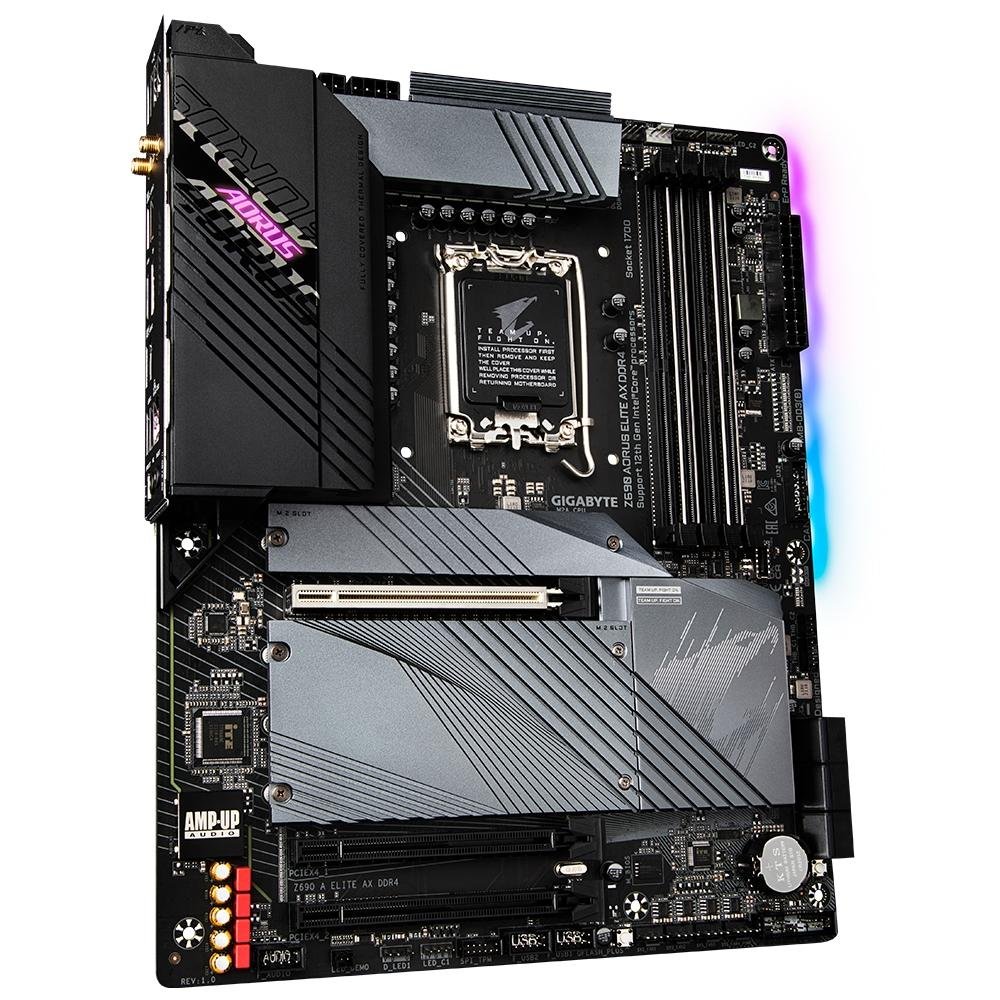

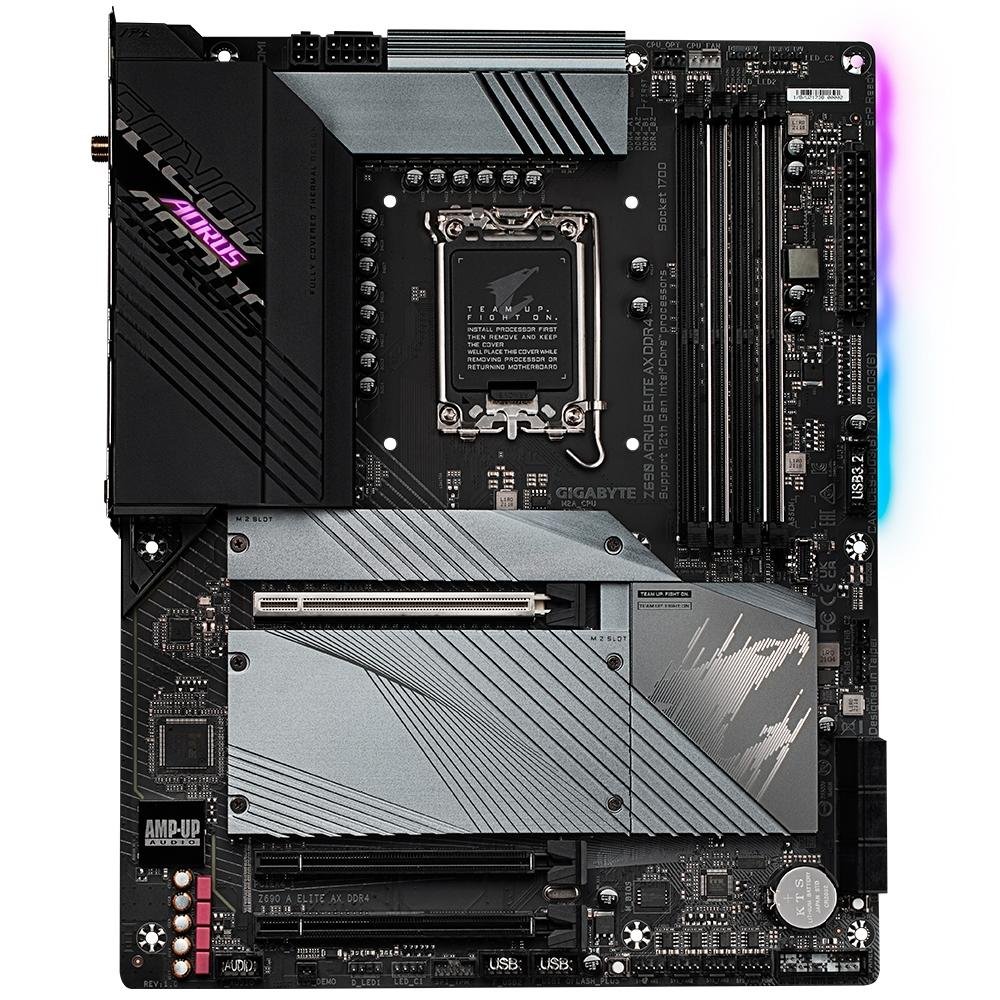

Placa Mãe Gigabyte Z690 Aorus Elite AX, Intel LGA 1700, ATX, DDR4, M.2 NVMe, Wi-Fi, (rev. 1.0)

Características:

- Marca: Gigabyte

- Modelo: Z690 A ELITE AX DDR4

Especificações:

CPU:

- Soquete LGA1700: Suporte para processadores Intel Core i9 de 12ª geração / processadores Intel Core i7 / processadores Intel Core i5

(vá para o site da GIGABYTE para a lista de CPU mais recente).

- O cache L3 varia com a CPU

(Consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset:

- Chipset Intel Z690 Express

Memória:

- Suporte para DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / Módulos de memória 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/2133 MHz

- 4 x soquetes DIMM DDR com suporte de até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema

- Arquitetura de memória dual channel

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer

- Suporte para módulos de memória Extreme Memory Profile (XMP)

(Consulte a "Lista de suporte de memória" para obter mais informações.)

Gráficos onboard:

Processador gráfico integrado - suporte para gráficos HD Intel:

- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 60 Hz

* Suporte para a versão HDMI 2.0 e HDCP 2.3.

- 1 x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

- CODEC Realtek ALC1220-VB

* A saída de linha do painel traseiro suporta áudio DSD.

- Áudio de alta definição

- Saída analógica de 2 canais

- Suporte para S / PDIF Out

- sinais digitais de 7.1 canais

* A saída real dos sinais digitais pode variar dependendo do conteúdo de reprodução e do software usado, e um DAC externo é necessário.

LAN:

- Chip Realtek 2,5 GbE LAN (2,5 Gbps / 1 Gbps / 100 Mbps)

Módulo de comunicação sem fio:

- Intel Wi-Fi 6 AX201:

- WIFI a, b, g, n, ac, ax, compatível com banda dupla de 2,4 / 5 GHz

- BLUETOOTH 5.2

- Suporte para padrão sem fio 11ax 160 MHz e taxa de dados de até 2,4 Gbps

* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de expansão:

- 1 x slot PCI Express x16, executando a x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

(O slot PCIEX16 está em conformidade com o padrão PCI Express 5.0.)

- 2 slots PCI Express x16, executando a x4 (PCIEX4_1, PCIEX4_2)

(Os slots PCIEX4 estão em conformidade com o padrão PCI Express 3.0.)

Tecnologia Multi-Gráfica:

- Suporte para tecnologias AMD Quad-GPU CrossFire e AMD CrossFire de 2 vias

Interface de Armazenamento:

CPU:

- 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4 / x2 suporte a SSD) (M2A_CPU)

Chipset:

- 1 x conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e suporte a PCIe 4.0 x4 / x2 SSD) (M2M_SB)

- 2 conectores x M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte a SSD PCIe 4.0 x4 / x2) (M2Q_SB / M2P_SB)

- 6 x conectores SATA 6 Gb / s

- Suporte para RAID 0, RAID 1, RAID 5 e RAID 10

* Consulte "2-7 Conectores internos," para os avisos de instalação para os conectores M.2 e SATA.

- Intel Optane Memory Ready

* A aceleração do sistema com a memória Intel Optane só pode ser habilitada nos conectores M.2 suportados pelo chipset.

USB:

Chipset:

- 1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2x2

- 1 porta USB Type-C com suporte USB 3.2 Gen 2, disponível através do conector USB interno

- 2 portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro

- 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + 2 hub USB 2.0:

- 8 portas USB 2.0 / 1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores de E / S internos:

- 1 x conector de alimentação principal ATX de 24 pinos

- 1 x conector de alimentação ATX 12V de 8 pinos

- 1 conector de alimentação ATX 12V de 4 pinos

- 1 x cabeçalho do ventilador da CPU

- 1 x cabeçote de ventilador da CPU de resfriamento de água

- 3 conectores de ventilador do sistema

- 1 x ventilador do sistema / cabeçote da bomba de resfriamento de água

- 2 conectores de tira LED endereçáveis

- 2 cabeçalhos de tira LED RGB

- 4 x M.2 soquete 3 conectores

- 6 x conectores SATA 6 Gb / s

- 1 x cabeçalho do painel frontal

- 1 x conector de áudio do painel frontal

- 1 conector USB Type-C , com suporte para USB 3.2 Gen 2

- 1 x conector USB 3.2 Gen 1

- 2 conectores USB 2.0 / 1.1

- 2 conectores de placa adicional Thunderbolt

- 1 x cabeçalho do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)

- 1 x botão de reset

- 1 x botão Q-Flash Plus

- 1 x jumper de redefinição

- 1 x jumper CMOS claro

* Todos os conectores de ventilador estão sujeitos a suporte AIO_Pump, Pump e ventilador de alto desempenho com capacidade de fornecer até 2A / 12V @ 24W.

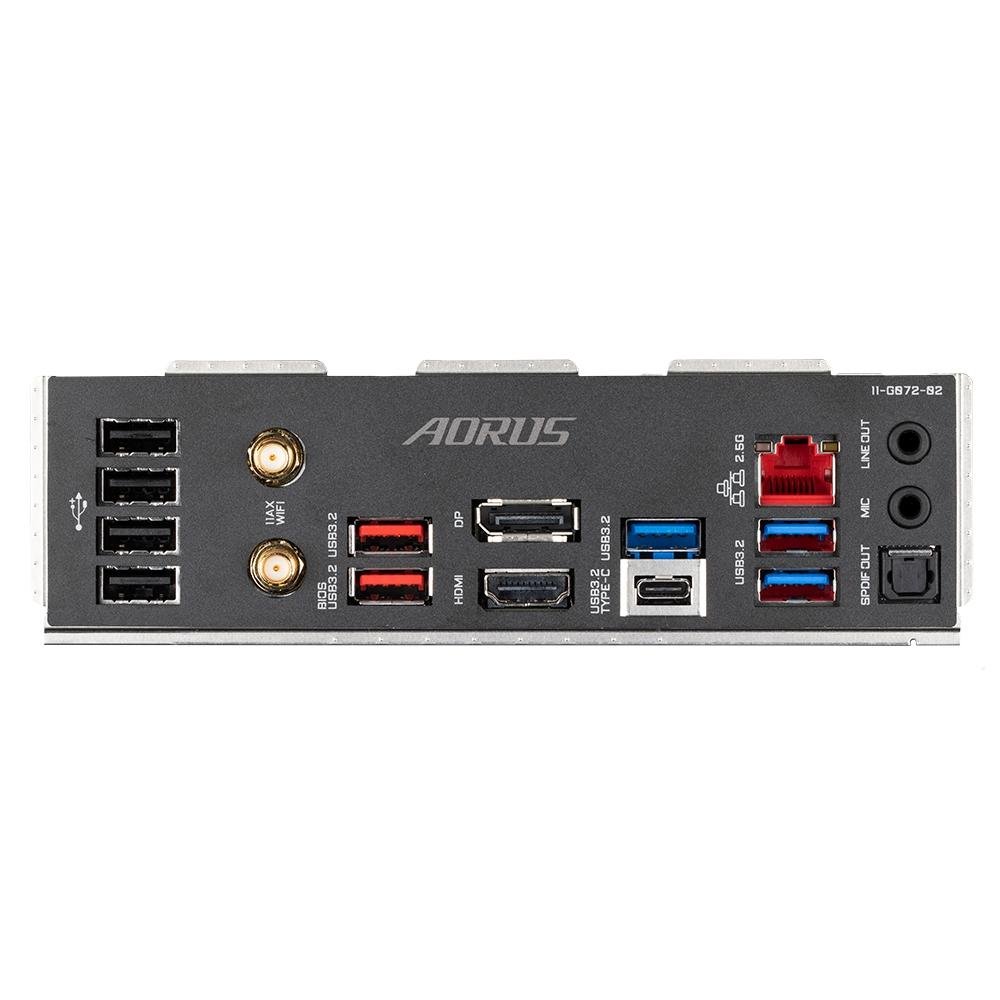

Conectores do painel traseiro:

- 1 porta USB Type-C , com suporte para USB 3.2 Gen 2x2

- 2 portas USB 3.2 Gen 2 Type-A (vermelho)

- 3 portas USB 3.2 Gen 1

- 4 portas USB 2.0 / 1.1

- 2 conectores de antena SMA (2T2R)

- 1 porta HDMI

- 1 x DisplayPort

- 1 porta RJ-45

- 1 x conector óptico de saída S / PDIF

- 2 x conectores de áudio

I / O Controller:

- Chip controlador de I / O iTE

Monitoramento H / W:

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Detecção de taxa de fluxo de resfriamento de água

- Alerta de falha do ventilador

- Controle de velocidade do ventilador * Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) que você instalar.

BIOS:

- Flash de 1 x 256 Mbit

- Uso de AMI UEFI BIOS licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:

- Suporte para APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

- @BIOS

- EasyTune

- rápida inicialização

- Jogo impulso

- ON / OFF Carga

- RGB Fusão

- Smart Backup

- Visualizador do Sistema de Informação

- Suporte para Q-Flash Plus

- Suporte para Q-Flash

- Suporte para instalação do Xpress

Software empacotado:

- Norton Internet Security (versão OEM)

- Utilitário de controle de largura de banda de LAN para jogos Realtek

Sistema operacional:

- Suporte para Windows 10 de 64 bits

Fator de forma:

- Fator de forma ATX; 30,5 cm x 24,4 cm

* Todos os materiais fornecidos aqui são apenas para referência. A GIGABYTE se reserva o direito de modificar ou revisar o conteúdo a qualquer momento sem aviso prévio.

* O desempenho anunciado é baseado nos valores teóricos máximos da interface dos respectivos fornecedores de chipset ou organização que definiu a especificação da interface. O desempenho real pode variar de acordo com a configuração do sistema.

* Todas as marcas registradas e logotipos são propriedades de seus respectivos proprietários.

* Devido à arquitetura padrão do PC, uma certa quantidade de memória é reservada para uso do sistema e, portanto, o tamanho real da memória é menor do que a quantidade declarada.

Conteúdo da Embalagem:

- 1x Z690 A ELITE AX DDR4
