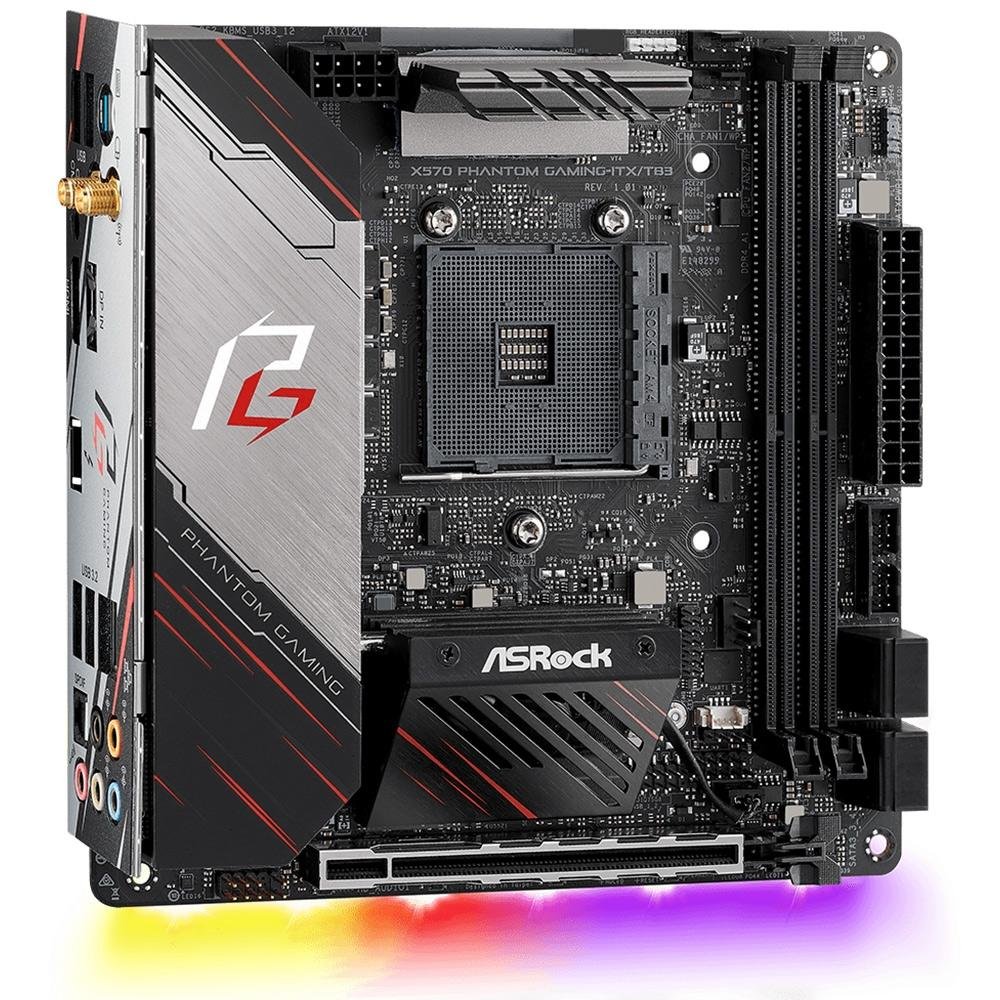

Placa-Mãe ASRock X570 Phantom Gaming ITX/TB3, AMD AM4, Mini-ITX, DDR4

Características:

- Marca: AsRock

- Modelo: 90-MXBB10-A0UAYZ

Especificações:

CPU:

- Suporta processadores AMD AM4 socket Ryzen 2000 e 3000 series

Chipset:

- AMD X570

Memória:

- Tecnologia de memória DDR4 Dual Channel

- 2 x Slots DDR4 DIMM

- CPUs AMD série Ryzen (Matisse) suportam memória DDR4 4533+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

- CPUs AMD série Ryzen (Pinnacle Ridge) suportam memória DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

- CPUs AMD série Ryzen (Picasso) suportam memória DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*

- Capacidade máxima de memória do sistema: 64GB**

- Suporta módulos de memória Extreme Memory Profile (XMP)

- 15µ de Ouro nos Contatos dos Slots DIMM

* Para CPUs da série Ryzen (Picasso), o ECC é suportado apenas com CPUs PRO.

** Devido a limitações do sistema operacional, o tamanho da memória pode ser menor que 4GB para a reserva de uso do sistema no Windows 32-bit. No Windows 64-bit com CPU de 64-bit, não existe esta limitação.

BIOS:

- BIOS legal AMI UEFI de 128Mb com suporte a GUI

- Suporta "Plug e Play"

- Compatível com eventos de despertar ACPI 5.1

- Suporta jumperfree

- Suporta SMBIOS 2.3

- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, + 1.8V, Multi-ajuste de tensão VDDP

Gráficos:

- Gráficos AMD Radeon Série Vega integrados nas APUs Série Ryzen*

- DirectX 12, Pixel Shader 5.0

- Suporta HDMI 2.0 com resolução max de até 4K x 2K (4096x2160) a 60Hz

- Suporta entrada DisplayPort 1.4 com resolução máx de até 4K x 2K (4096x2160) a 60Hz ***

- Suporta sincronização automática de lips, cores profundas (12bpc), xvYCC e HBR (áudio de alta taxa de bits) com porta HDMI 2.0 (é necessário um monitor HDMI compatível)

- suporta HDR ( High Dynamic Range) com HDMI 2.0

- Suporta HDCP 2.2 com portas HDMI 2.0 e DisplayPort 1.4

- Suporta reprodução 4K Ultra HD (UHD) com portas HDMI 2.0 e DisplayPort 1.4

* O suporte pode variar dependendo da CPU

** A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema

*** Para usar um monitor Tipo C, conecte sua placa gráfica a esta porta de entrada DisplayPort 1.4 com um cabo DisplayPort

Áudio:

- Áudio HD 7.1 CH com proteção de conteúdo (codec de áudio Realtek ALC1220)

- Suporte premium a áudio Blu-ray

- Suporta proteção contra surtos

- Tampões de áudio Nichicon Fine Gold Series

- Pure Power-In

- Tecnologia de acionamento direto

- Blindagem de isolamento de PCB

- Detecção de impedância na traseira Porta de saída

- Camadas de PCB individuais para canal de áudio R/L

- Conectores de áudio dourados

- Conector de áudio dourado de 15µ - Suporta Creative Sound Blaster Cinema 5

LAN:

- LAN Gigabit 10/100/1000 Mb/s

- GigaLAN Intel I211AT

- Suporta Wake-On-LAN

- Suporta proteção contra descargas atmosféricas/ESD

- Suporta Ethernet 802.3az com eficiência de energia

- Suporta PXE

Rede sem fio:

- Módulo WiFi Intel 802.11ax

- Suporta IEEE 802.11 a/b/g/n/ax

- Suporta banda dupla (2.4 / 5 GHz)

- Suporta WiFi6 802.11ax (2.4Gbps)

- 2 Antenas para suportar 2 (transmissão) x Tecnologia de diversidade 2 (recebimento)

- Suporta Bluetooth 5.0 + classe II de alta velocidade

- Suporta MU-MIMO

Slots:

CPUs da série AMD Ryzen (Matisse):

- 1 x slot PCI Express 4.0 x16 (modo PCIE1: x16)*

CPUs da série AMD Ryzen (Pinnacle Ridge):

- 1 x slot PCI Express 3.0 x16 (PCIE1: modo x16)*

CPUs da série AMD Ryzen ( Picasso):

- 1 x slot PCI Express 3.0 x16 (modo PCIE1: x8)*

- 1 x Soquete M.2 vertical (chave E) com o módulo WiFi-802.11ax incluído (na E/S traseira)

- 15µ Gold Contact in Slot PCIe VGA (PCIE1)

* Suporta placas riser PCIe para estender um slot x16 para dois slots x8 se você instalar os processadores da série AMD Ryzen

Suporta NVMe SSD como discos de inicialização

Armazenamento:

- 4 x Conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

- 1 x Soquete Hyper M.2, suporta o tipo de chave M 2280 M.2 módulo PCI Express up para Gen4x4 (64 Gb/s) (com Matisse) ou Gen3x4 (32 Gb/s) (com Pinnacle Ridge e Picasso)*

* Suporta SSD NVMe como discos de inicialização

Suporta RAID 0/1/10

Conectores:

- 1 x Conector LED RGB*

- 1 x Conector LED endereçável**

- 1 x Conector do ventilador da CPU (4 pinos)***

- 1 x Conector do ventilador da CPU / bomba de água (4 pinos) (Controle inteligente de velocidade do ventilador)****

- 1 x conector do ventilador da bomba de chassi / água (4 pinos) (controle de velocidade do ventilador inteligente)*****

- 1 x conector de alimentação ATX de 24 pinos (conector de alimentação de alta densidade)

- 1 x Conector 8 pinos de 12V (conector de alimentação de alta densidade)

- 1 x conector de áudio do painel frontal (conector de áudio de ouro de 15µ)

- 1 x Conector USB 2.0 (suporta 2 portas USB 2.0) (suporta proteção contra ESD)

- 1 x Conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (suporta proteção ESD)

- 1 x Conector SPI TPM*******

*Suporta no total até 12V / 3A, faixa de LED de 36W

** Suporta no total até 5V / 3A, faixa de 15W

*** O conector do ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W)

**** O ventilador da CPU / bomba de água suporta o ventilador do refrigerador de água com uma potência máxima de 2 A (24 W)

***** O ventilador do chassi / bomba de água suporta o ventilador do refrigerador de água com potência máxima de 2 A (24 W)

CPU_FAN1 / WP, CPU_FAN2 / WP e CHA_FAN1 / WP podem detectar automaticamente se um ventilador de 3 ou 4 pinos está em uso

****** Consulte o link para obter mais informações:https://asrock.com/mb/spec/product.asp?Model=TPM-SPI

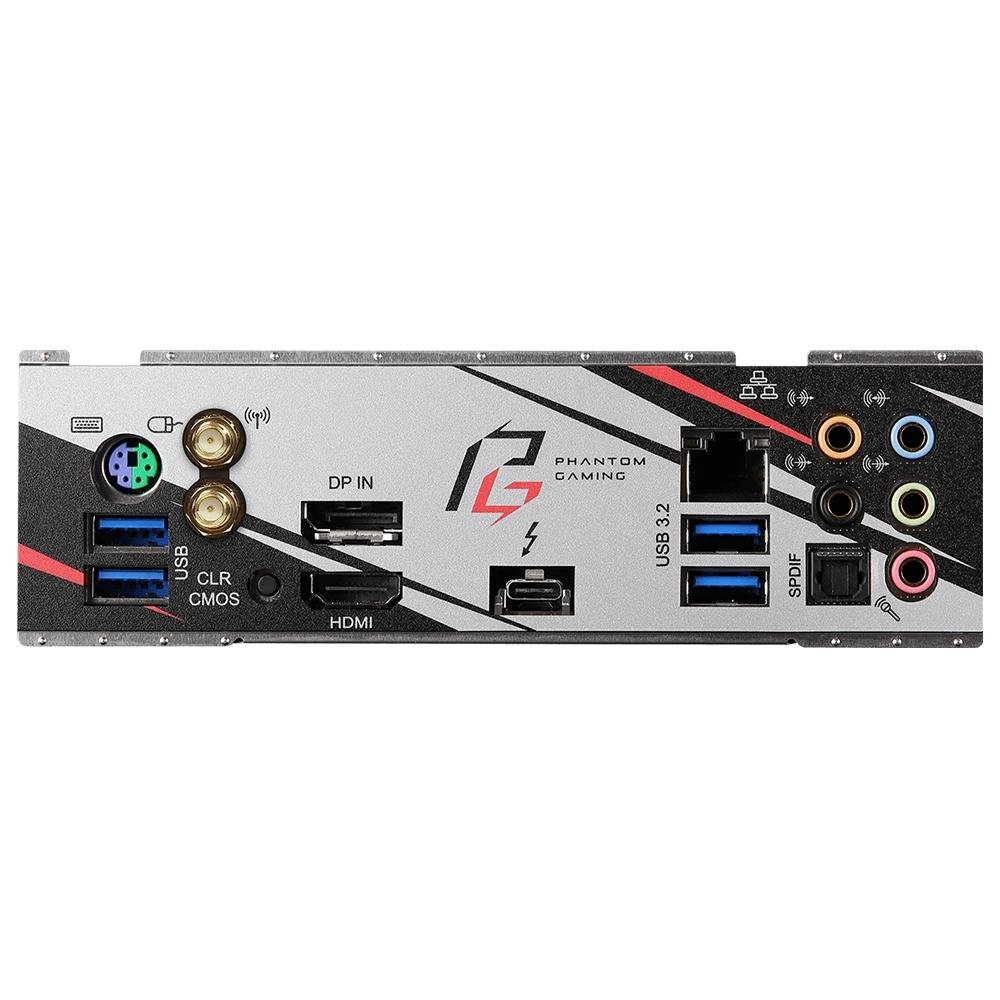

Painel Traseiro:

- 2 x Portas de antena (na blindagem do painel de E/S)

- 1 x Porta PS/2 de mouse/teclado

- 1 x Porta HDMI

- 1 x Entrada DisplayPort 1.4

- 1 x Porta de saída SPDIF óptica

- 1 x USB 3.2 Gen2 Thunderbolt 3 Porta Type-C (40 Gb/s para o protocolo Thunderbolt; 10 Gb/s para o protocolo USB3.2) (Suporta proteção ESD)

- 2 x Portas USB 3.2 Gen2 tipo A (suporta proteção ESD)

- 2 x Portas USB 3.2 Gen1 (Suporta proteção ESD)

- 1 x Porta LAN RJ-45 com LED (LED ACT / LINK e SPEED)

- 1 x Botão Clear CMOS

- Jacks de áudio HD: alto-falante traseiro / central / bass / entrada de linha / alto-falante frontal / microfone ( Gold Audio Jacks)

Software e UEFI:

Software:

- ASRock Phantom Gaming Tuning

- ASRock Polychrome SYNC

- ASRock Key Master

- ASRock XFast LAN

UEFI:

- ASRock Full HD UEFI

- ASRock Instant Flash

* Esses utilitários podem ser baixados na ASRock Live Update & APP Shop.

CD de Suporte:

- Drivers, utilitários, software antivírus (versão de teste), navegador Google Chrome e barra de ferramentas

Monitor de Hardware:

- Sensor de temperatura: CPU / bomba de água, ventiladores do chassi / bomba de água

- Tacômetro do ventilador: CPU / bomba de água, ventiladores do chassi / bomba de água

- Ventilador silencioso (Ajuste automático da velocidade do ventilador do chassi pela temperatura da CPU): CPU / bomba de água, chassi / água Ventiladores da bomba

- Controle de velocidade múltipla do ventilador: CPU / Bomba de água, Ventiladores do chassi / bomba de água

- Monitoramento de tensão: + 12V, + 5V, + 3,3V, CPU Vcore, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, + 1,8V, VDDP

Dimensões:

- 17,0 cm x 17,0 cm

- Fator de forma Mini-ITX

- PCB de cobre de 2oz

SO:

- Microsoft Windows 10 64-bit

Certificações:

- FCC, CE

- Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)

Conteúdo da embalagem:

- 1 x Placa-Mãe ASRock X570 Phantom Gaming ITX/TB3

- 1 x Guia de instalação rápida

- 1 x CD de suporte

- 2 x cabos de dados SATA

- 1 x Antena ASRock WiFi de 2,4 / 5 GHz

- 1 x Parafuso para o soquete M.2
