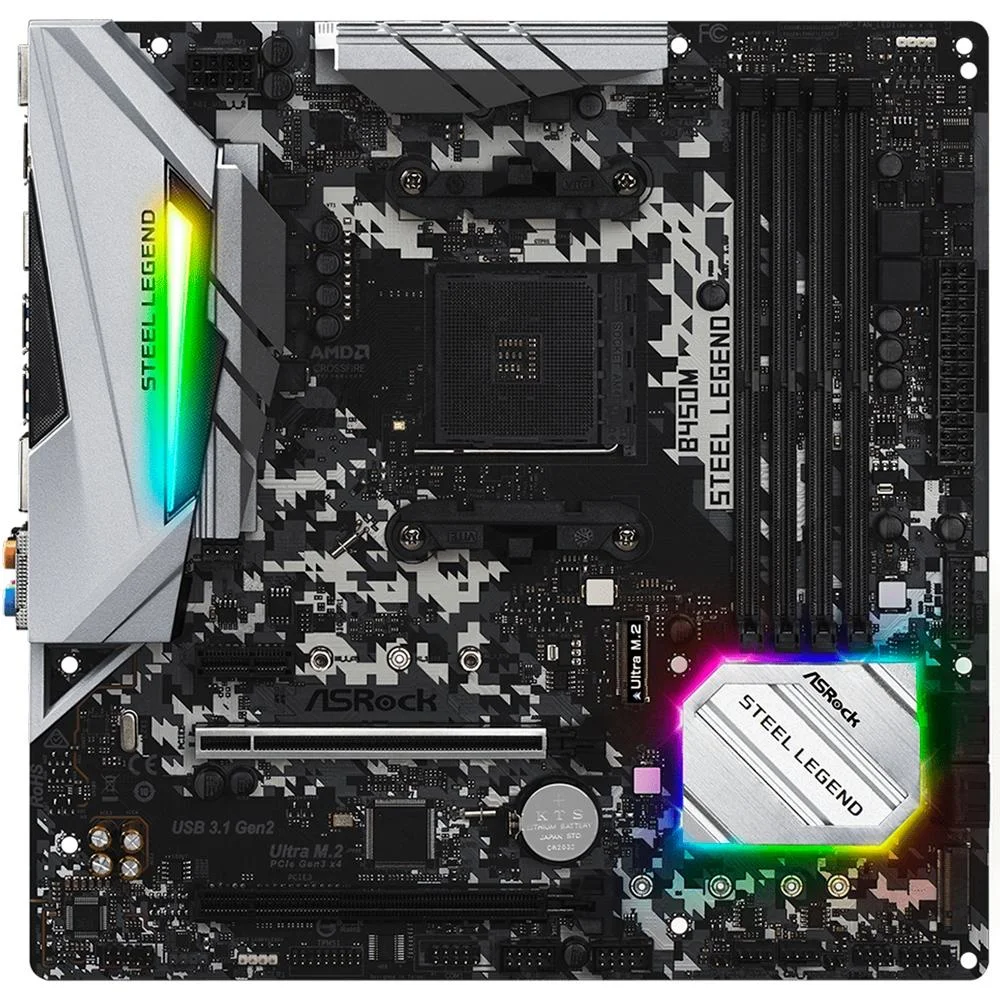

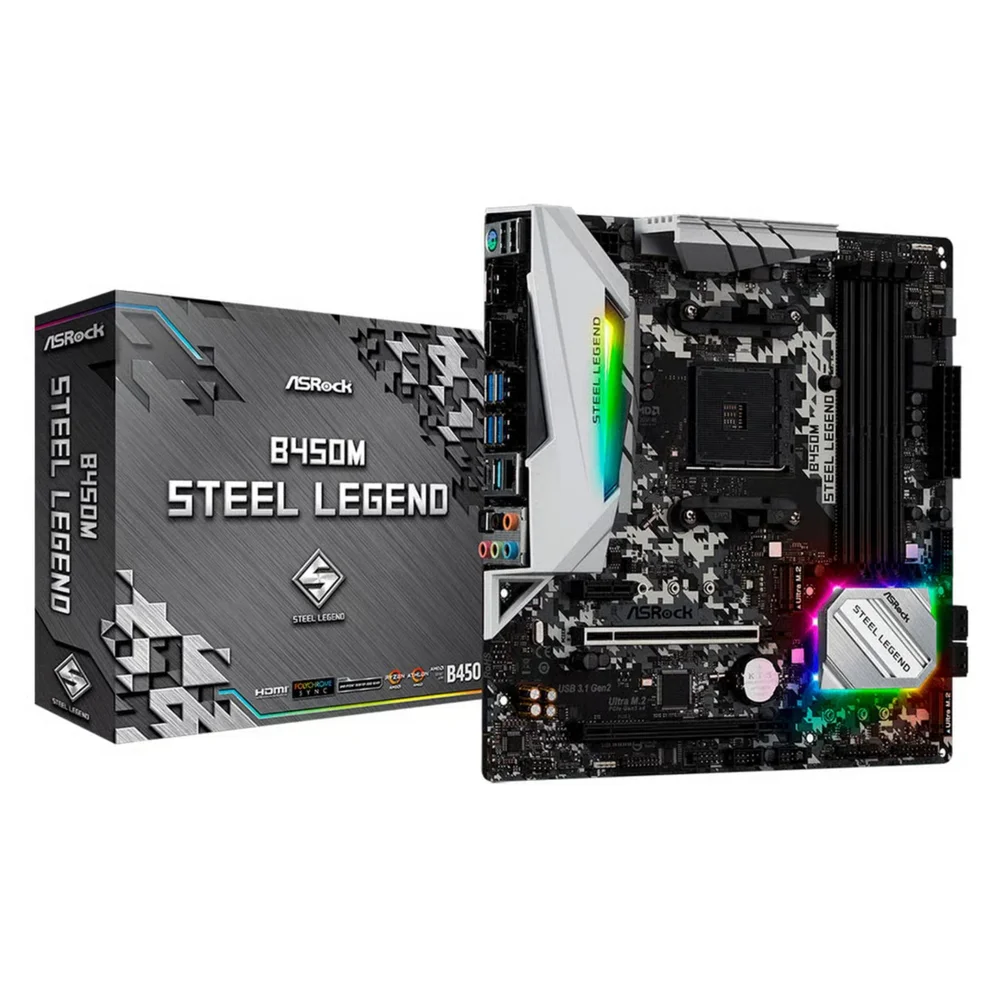

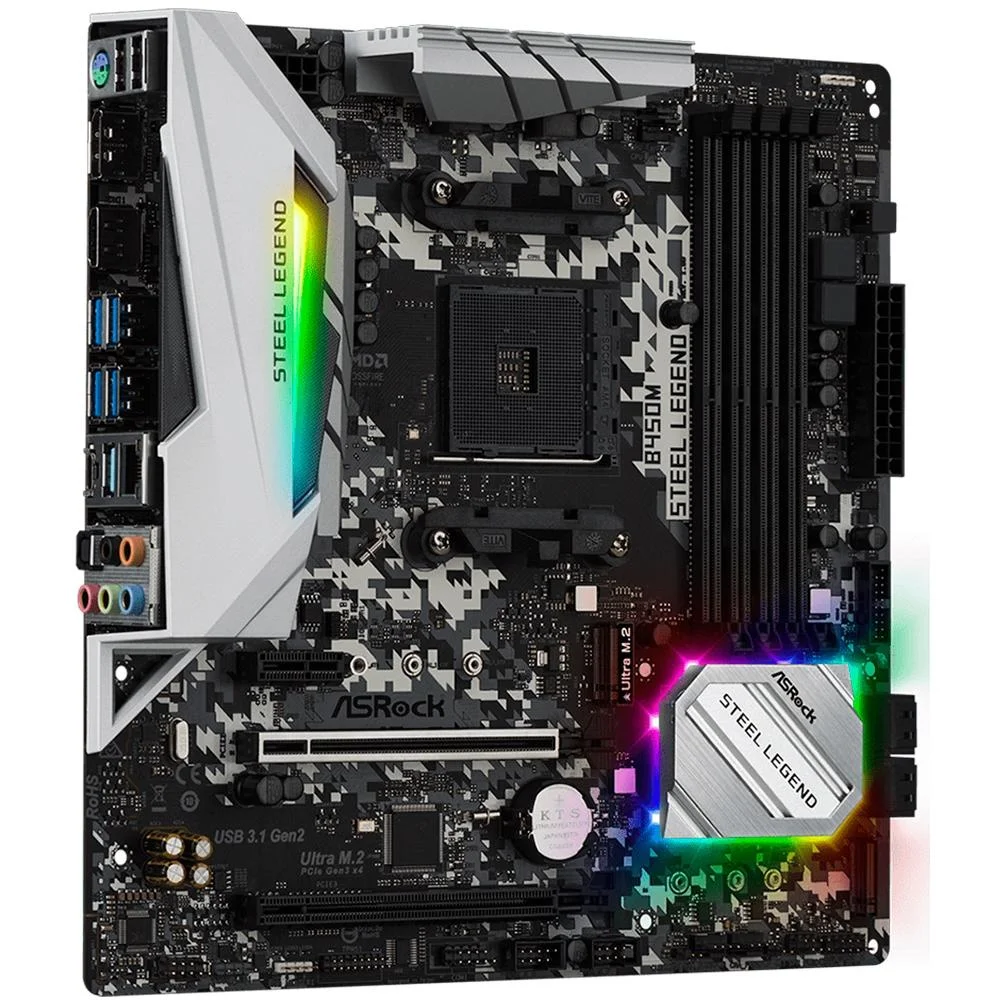

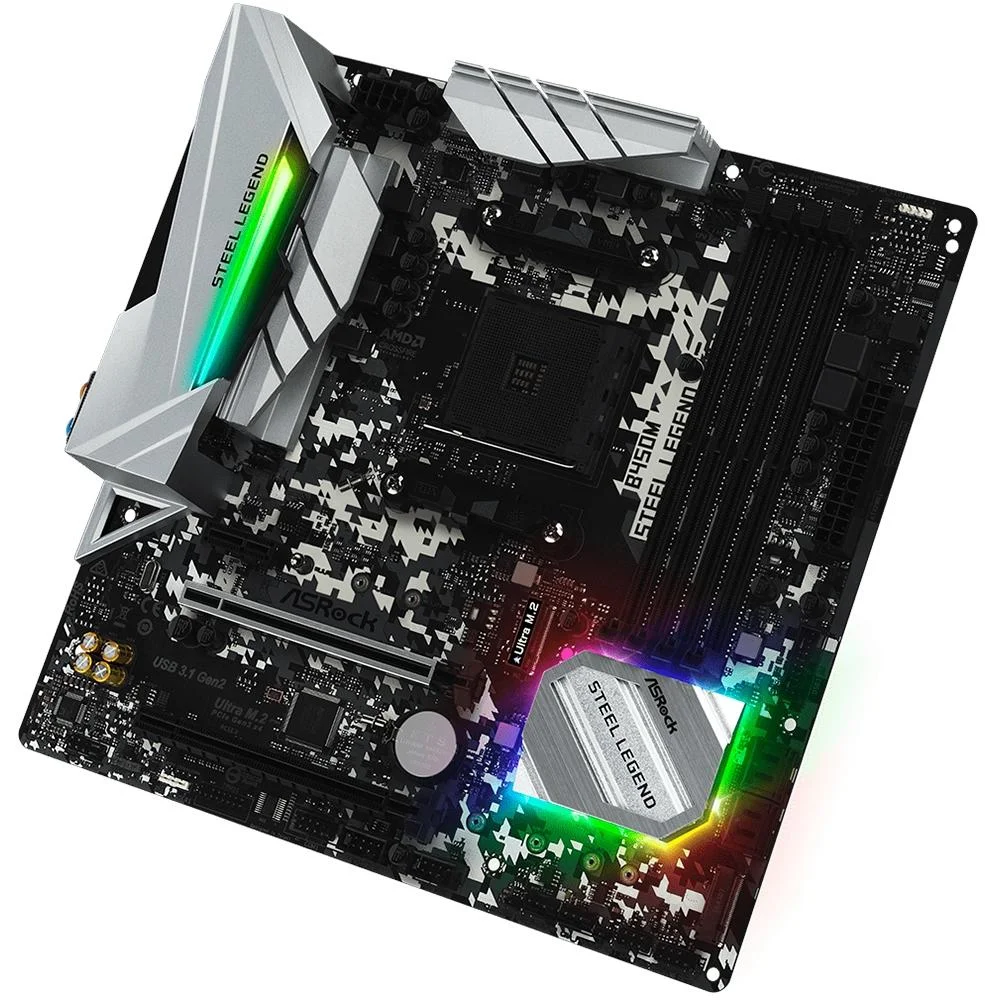

Placa-Mãe AsRock B450M Steel Legend, AMD AM4, mATX, DDR4

Características:
- Marca: ASRock
- Modelo: 90-MXB9Y0-A0UAYZ
- Sistema Operacional: Microsoft Windows 10 de 64 bits

Especificações:
Característica única:
- ASRock USB 3.1 Gen2
- Porta tipo ASRock USB 3.1 Gen2 (10 Gb / s)
- Porta ASRock USB 3.1 Gen2 tipo C (10 Gb / s)
- ASRock Liga Super
- Dissipador de calor em liga de alumínio XXL
- Acoplador de potência 60A Premium
- Nichicon 12K bonés pretos (100% Japão fez capacitores de polímeros condutores de alta qualidade)
- I / O Armadura
- Sapphire PCB preto
- High Density tecido vidro PCB
- 2 onces de cobre PCB
- Slot ASRock Aço
- ASRock Ultra M2 (PCIe Gen3 x4)
- ASRock pico total de Protecção ( para todas as portas USB, de áudio, LAN)
- ASRock Live Update e APP Shop
- AMD StoreMI

CPU:
- Soquete AMD AM4
- Design Digi Power
- 6 design de fase de energia
- TDP: 105W

Chipset:
- AMD Promontory B450

Memória:
- Tecnologia de Memória Dual Channel DDR4
- 4 Slots DDR4 DIMM
- CPUs AMD Ryzen (Pinnacle Ridge) suportam DDR4 3533+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer
- CPUs da série AMD Ryzen (Summit Ridge) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933 (OC) / 2667/2400/2133 ECC e não-ECC, memória sem buffer *
- AMD As CPUs da série Ryzen (Raven Ridge) suportam memória sem buffer DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400/2133
- Máx. capacidade de memória do sistema: 64GB
- Contato de ouro de 15? em slots DIMM
* Para CPUs da série Ryzen (Raven Ridge), o ECC é suportado apenas com CPUs PRO.
Por favor, consulte a tabela abaixo para suporte a frequência de memória não-XMP da AMD. Para mais detalhes, consulte o QVL no site da ASRock.
* Devido à limitação do sistema operacional, o tamanho real da memória pode ser inferior a 4 GB para a reserva para uso do sistema no sistema operacional Windows de 32 bits. Para o SO Windows 64-bit com CPU de 64 bits, não existe tal limitação.

Bios:
- 128Mb AMI UEFI Legal BIOS com suporte a GUI multilíngue
- Suporta "Plug and Play"
- Acordos de ativação de conformidade com ACPI 5.1 - Suporta jumperfree
- Suporte a SMBIOS 2.3
- DRAM Multi-ajuste de tensão

Gráficos:
- Gráficos integrados da série AMD Radeon Vega na série Ryzen APU
- DirectX 12, Pixel Shader 5.0
- Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB.
- Dual saída de gráficos: Suporte HDMI e DisplayPort 1.2 portas por controladores de imagem independentes
- Suporta HDMI 1.4 com máx. resolução até 4K x 2K (4096x2160) 24Hz / (3840x2160) 30Hz
- Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) 60Hz
- Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI 1.4 (compatível com monitor HDMI é necessário)
- Suporta HDCP 1.4 com HDMI 1.4 e Portas DisplayPort 1.2
- Suporta a reprodução de 4K Ultra HD (UHD) com portas HDMI 1.4 e DisplayPort 1.2
- O suporte real pode variar de acordo com a CPU
- A memória compartilhada máxima de 16 GB requer 32 GB de memória do sistema instalada.

Audio:
- Áudio de Áudio 7.1 CH com Proteção de Conteúdo (Codec de Áudio Realtek ALC892) *
- Suporte a Áudio Blu-ray Premium
- Suporta Proteção contra Surtos
- Bonés de Áudio Nichicon Fine Gold Series
- Blindagem Isolada PCB
- Camadas PCB Individuais para Áudio R / L
- Gold Audio Jacks
* Para configurar o Áudio HD 7.1 CH, é necessário usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio.

Lan:
- PCIE x1 Gigabit LAN 10/100/1000 Mb / s
- Realtek RTL8111H
- Suporta Wake-On-LAN
- Suporta Proteção Lightning / ESD
- Suporta Eficiência Energética Ethernet 802.3az
- Suporta PXE

Slots:
- CPUs da série AMD Ryzen (Summit Ridge e Pinnacle Ridge)
- 1 x Slot PCI Express 3.0 x16 (modo PCIE2: x16) *
- 1 x Slot PCI Express 2.0 x16 (PCIE3: modo x4)
- CPUs AMD Ryzen (Raven Ridge)
- 1 x Slot PCI Express 3.0 x16 (modo PCIE2: x8) (Se você usar o APU série Athlon 2xxGE, o slot PCIE2 funcionará no modo x4).
- 1 x slot PCI Express 2.0 x16 (PCIE3: modo x4)
- CPUs AMD Athlon série
- 1 x Slot PCI Express 3.0 x16 (modo PCIE2: x4) *
- 1 x Slot PCI Express 2.0 x16 (PCIE3: modo x4)
- 1 x Slot PCI Express 2.0 x1
- Suporta AMD Quad CrossFireX e CrossFireX
* Suporta NVMe SSD como discos de inicialização

Armazenamento:
- 4 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug *
- 1 x soquete M.2 Ultra (M2_1), suporta o tipo de chave M 2242/2260 / 2280 Módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) (com Summit Summit, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb / s) (com APU da série Athlon 2xxGE e Raven Ridge 2) * *
- 1 x Tomada M.2 (M2_2), suporta o tipo M Key 2230/2242/2260/2280 M.2 SATA3 módulo de 6,0 Gb/s
- M2_2 e SATA3_3 compartilham pistas. Se um deles estiver em uso, o outro será desativado.
- Suporta NVMe SSD como discos de inicialização
- Suporta ASRock U.2 Kit

Conector:
- 1 x comunicação de porta COM
- 1 x comunicação de TPM
- 1 x comunicação de intrusão de chassi
- 1 x LED de alimentação e cabeçalho de alto-falante
- 1 x comunicação de LED RGB *
- 1 x comunicação de LED endereçável * *
- 1 x AMD Fan LED Header * * *
- 1 x Conector do Ventilador da CPU (4 pinos) * * * *
- 1 x Conector do Ventilador da Bomba de Água / CPU (4 pinos) (Controle de Velocidade do Ventilador Inteligente) * * * * *
- 3 x Conectores do Ventilador da Bomba de Água / Chassis ( 4 pinos) (Controle Inteligente da Velocidade do Ventilador) * * ** * *
- 1 x conector de alimentação ATX de 24 pinos
- 1 x conector de alimentação de 8 pinos 12V
- 1 x conector de áudio do painel frontal
- 2 x USB 2.0 Headers (suporte 4 portas USB 2.0) (Suporta proteção ESD)
- 1 x USB 3.1 Gen1 Header (Suporta 2 portas USB 3.1 Gen1) (Suporta proteção ESD)
- Suporta no total até 12V / 3A, 36W LED Faixa
- Suporta no total até 5V / 3A, de tira de LED 15W
- Tiras O LED Cabeçalho AMD Ventilador suporta LED de carga máxima de 3A (36W) e comprimento até 2,5M
- O conector do ventilador da CPU suporta a ventoinha da CPU de potência máxima do ventilador de 1A (12W).
- O ventilador da bomba de água / CPU suporta a ventoinha do radiador de água com uma potência máxima de 2A (24W).
- O Ventilador da Chassis / Bomba de Água suporta a ventoinha do radiador de água com uma potência máxima de 2A (24W).
- CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP e CHA_FAN3 / WP podem detectar automaticamente se a ventoinha de 3 ou 4 pinos está em uso.

Painel Traseiro I / O:
- 1 x porta PS / 2 para mouse / teclado
- 1 x porta HDMI
- 1 x DisplayPort 1.2
- 1 x porta de saída SPDIF óptica
- 2 x portas USB 2.0 (suporta proteção ESD)
- 1 x porta USB 3.1 Gen2 Tipo-A (10 Gb / s) (Suporta proteção ESD)
- 1 x porta USB 3.1 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)
- 4 x portas USB 3.1 Gen1 (suporta proteção ESD)
- 1 x porta de rede RJ-45 com LED (ACT / LINK LED e SPEED LED)
- Tomadas de áudio HD: Alto-falante traseiro / central / baixo / entrada de linha / alto-falante frontal / microfone (Gold Audio Jacks)

Software:
- ASRock A-Tuning
- ASRock Polychrome RGB
- ASRock XFast LAN

Uefi:
- ASRock Full HD UEFI
- ASRock Instant Flash
- Instalador ASRock Easy RAID
* Esses utilitários podem ser baixados da ASRock Live Update e APP Shop.

CD de suporte:
- Drivers, utilitários, software antivírus (versão de avaliação), navegador Google Chrome e barra de ferramentas

Monitor de Hardware:
- Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis / Ventiladores de Bomba de Água
- Tacômetro de Ventilador: CPU, CPU / Bomba de Água, Ventiladores de Chassi / Bomba de Água
- Ventilador Silencioso (Ajuste automático da velocidade do ventilador pelo CPU): CPU, CPU / Ventiladores da bomba de água, chassi / bomba de água
- Ventilador Controle de velocidade múltipla: CPU, CPU / Bomba de água, Ventiladores da Chassi / Bomba de Água
- Detecção CASE OPEN
- Monitoramento de tensão: + 12V, + 5V, + 3.3V, Vcore

Fator de forma:
- Fator de forma Micro ATX: 9,6 pol. X 9,6 pol., 24,4 cm x 24,4 cm

Certificações:
- FCC, CE
- Preparado para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)

Conteúdo da embalagem:
- 01 Placa-Mãe ASRock B450M Steel Legend
- 01 Guia de instalação rápida
- 01 CD de suporte, blindagem de E / S
- 2 x cabos de dados SATA
- 2 x parafusos para soquetes M.2



Altura Real

7



Largura Real

26



Profundidade Real

28



Garantia do Fornecedor

12 Meses



Fabricante

AsRock



Modelo

90-MXB9Y0-A0UAYZ
