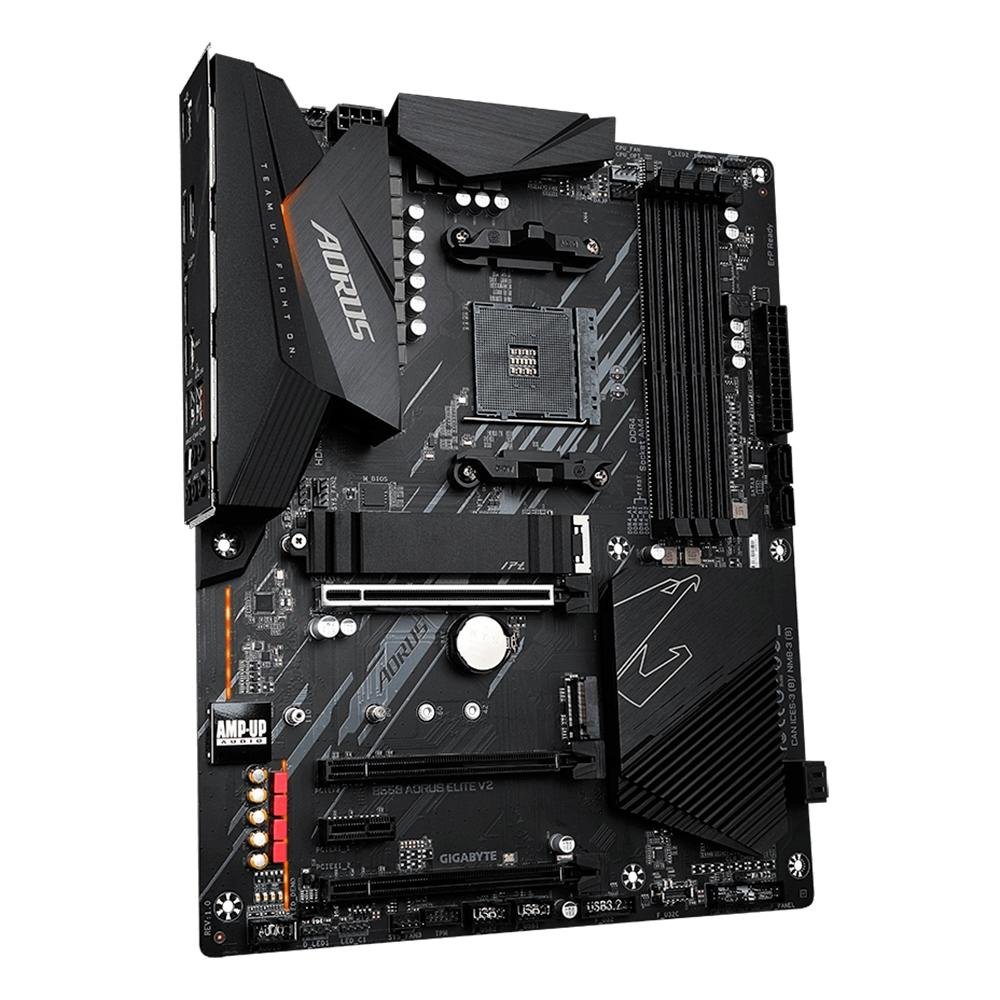

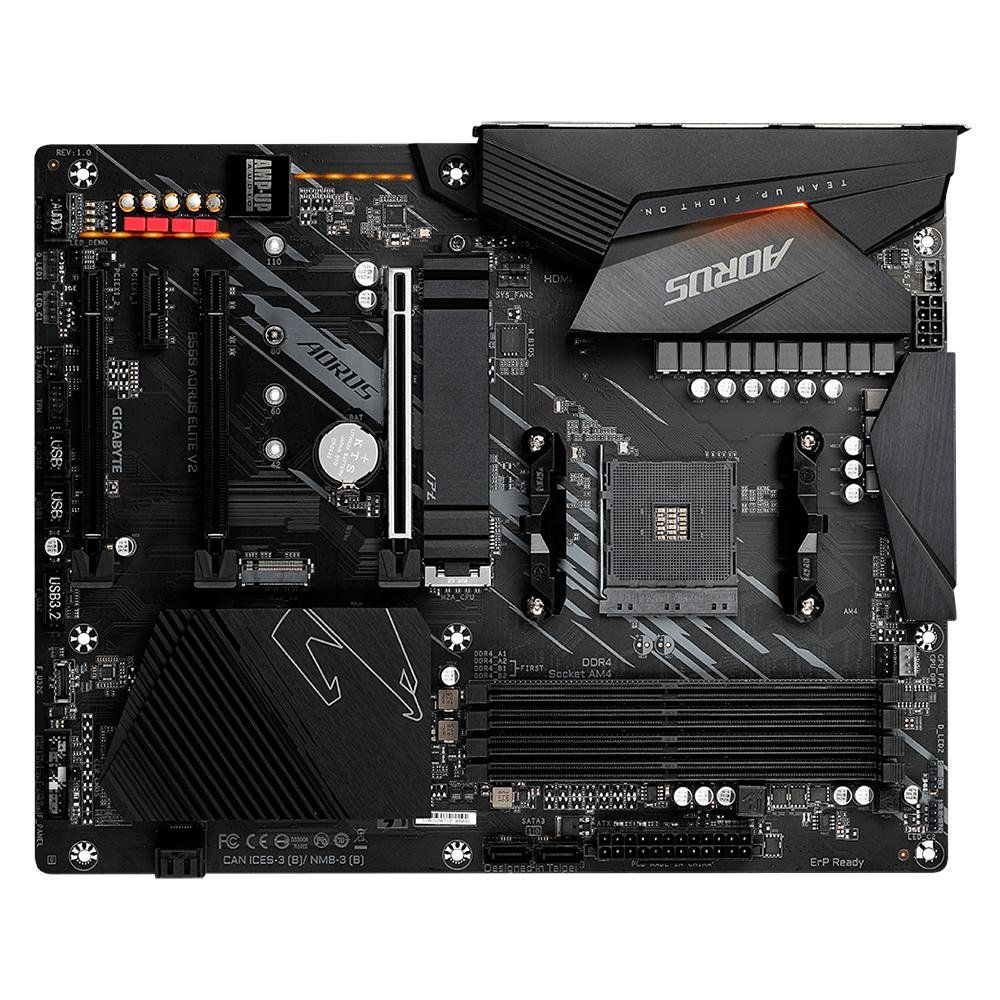

Placa Mãe Aorus B550 Elite V2, AMD B550, ATX, DDR4, (rev. 1.0)

Características:

- Marca: Gigabyte

- Modelo: B550 AORUS ELITE V2

Especificações:

CPU:

- AMD Socket AM4, suporte para: Processadores AMD Ryzen de 3ª geração / AMD Ryzen de 3ª geração com processadores gráficos Radeon

Chipset:

- AMD B550

Memória:

- 4 x soquetes DDR4 DIMM com suporte para até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema

- Arquitetura de memória dual channel

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer

- Suporte para módulos de memória Extreme Memory Profile (XMP)

Processadores AMD Ryzen de 3ª geração:

- suporte para módulos de memória DDR4 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz

AMD Ryzen de 3ª geração com processadores gráficos Radeon:

- suporte para DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memória 2400/2133 MHz

Gráficos onboard:

- Memória compartilhada máxima de 16 GB

Integrado na 3ª geração AMD Ryzen com processadores gráficos Radeon:

- 1 x DisplayPort, suportando uma resolução máxima de 5120x2880 @ 60 Hz

- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 60 Hz

* Suporte para DisplayPort versão 1.4, HDCP 2.3 e HDR.

* Suporte para versão HDMI 2.1, HDCP 2.3 e HDR.

Áudio:

- Codec Realtek ALC1200

- Áudio de alta definição

- 2/4 / 5.1 / 7.1 canais

- Suporte para S / PDIF Out

LAN:

- Chip Realtek 2,5 GbE LAN (2,5 Gbit / 1 Gbit / 100 Mbit)

Slots:

1 x slot PCI Express x16 (PCIEX16), integrado na CPU:

- Os processadores AMD Ryzen de 3ª geração suportam o modo PCIe 4.0 x16

- Os processadores gráficos AMD Ryzen de 3ª geração com Radeon suportam o modo PCIe 3.0 x16

1 slot PCI Express x16 (PCIEX2), integrado no chipset:

- Compatível com modo PCIe 3.0 x2

1 slot PCI Express x16 (PCIEX1_2), integrado no chipset:

- Compatível com modo PCIe 3.0 x1

1 slot PCI Express x1 (PCIEX1_1), integrado no chipset:

- Suporta modo PCIe 3.0 x1

* Para desempenho ideal, se apenas uma placa gráfica PCI Express deve ser instalada, certifique-se de instalá-la no slot PCIEX16.

Interface:

1 x conector M.2 (M2A_CPU), integrado na CPU, compatível com Socket 3, chave M, SSDs tipo 2242/2260/2280/22110:

- Processadores AMD Ryzen de 3ª geração com suporte a SSDs SATA e PCIe 4.0 x4 / x2

- 3ª A geração AMD Ryzen com processadores gráficos Radeon suporta SSDs SATA e PCIe 3.0 x4 / x2

1 x conector M.2 (M2B_SB), integrado no chipset, compatível com Socket 3, chave M, SSDs tipo 2242/2260/2280/22110:

- Compatível com SSDs SATA e PCIe 3.0 x4 / x2

4 conectores SATA 6 Gb / s, integrados no chipset:

- Suporte para RAID 0, RAID 1 e RAID 10

USB:

CPU:

2 portas USB 3.2 Gen 2 Tipoe-A (vermelhas) no painel traseiro

2 portas USB 3.2 Gen 1 no painel traseiro

Chipset:

1 porta USB Tipo-C com suporte USB 3.2 Gen 1, disponível através do conector USB interno

1 porta USB 3.2 Gen 1 no painel traseiro

2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

2 portas USB 2.0 / 1.1 no painel traseiro

Chipset + Hub USB 2.0:

4 portas USB 2.0 / 1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos:

- 1 x conector de alimentação principal ATX de 24 pinos

- 1 x conector de alimentação ATX 12V de 8 pinos

- 2 x conectores M.2 soquete 3

- 4 conectores SATA 6 Gb / s

- 1 x header do ventilador da CPU

- 1 x header de ventilador da CPU de refrigeração de água

- 3 conectores de ventilador do sistema

- 1 x tira de LED de cooler CPU / header de tira de LED RGB

- 2 conectores de tira LED endereçáveis

- 2 header de tira LED RGB

- 1 x header do painel frontal

- 1 x conector de áudio do painel frontal

- 1 porta USB Tipo-C, com suporte para USB 3.2 Gen 1

- 1 x conector USB 3.2 Gen 1

- 2 conectores USB 2.0 / 1.1

- 1 x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)

- 1 x jumper CMOS claro

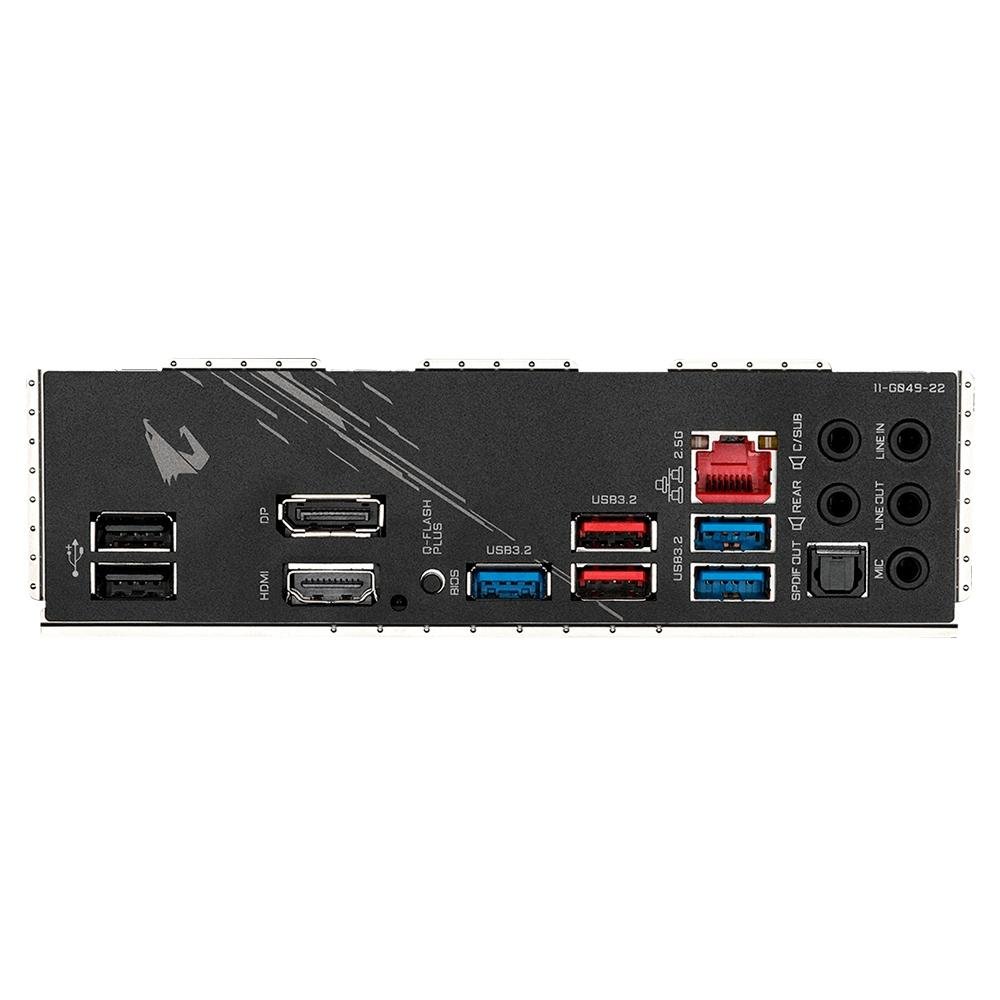

Conectores do painel traseiro:

- 1 x DisplayPort

- 1 porta HDMI

- 2 portas USB 3.2 Gen 2 Tipo-A (vermelho)

- 3 portas USB 3.2 Gen 1

- 2 portas USB 2.0 / 1.1

- 1 x botão Q-Flash Plus

- 1 porta RJ-45

- 1 x conector óptico de saída S / PDIF

- 5 tomadas de áudio

Controlador I/O:

- Chip controlador de I / O iTE

Monitoramento H/W:

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Deteção de taxa de fluxo de refrigeração de água

- Aviso de superaquecimento

- Alerta de falha do ventilador

- Controle de velocidade do ventilador

* Se a função de controle de velocidade do ventilador é suportada, dependerá do ventilador instalado.

BIOS:

- Flash de 1 x 256 Mbit

- Uso de AMI UEFI BIOS licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:

- Suporte para APP Center

- @BIOS

- EasyTune

- rápida inicialização

- Jogo impulso

- ON / OFF Carga

- RGB Fusão

- Smart Backup

- Visualizador do Sistema de Informação

- Suporte para Q-Flash Plus

- Suporte para Q-Flash

- Suporte para instalação do Xpress

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Software empacotado:

- Norton Internet Security (versão OEM)

- Utilitário de controle de largura de banda de LAN para jogos Realtek 8125

Sistema operacional:

- Suporte para Windows 10 de 64 bits

Fator de forma:

- Fator de forma ATX; 30,5 cm x 24,4 cm

Conteúdo da Embalagem:

- Placa-Mãe Aorus B550 Elite V2

Observações:

- Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, baixe o driver Linux do site dos fornecedores de chipset ou de terceiros.

NOTA:

* O desempenho anunciado é baseado nos valores teóricos máximos da interface dos respectivos fornecedores de chipset ou organização que definiu a especificação da interface. O desempenho real pode variar de acordo com a configuração do sistema.

* Devido à arquitetura padrão do PC, uma certa quantidade de memória é reservada para uso do sistema e, portanto, o tamanho real da memória é menor que a quantidade declarada.
